Блоки по серии 3.501-59

НаименованиеДлинаШиринаВысота
Блок № 10 (ЗК 1-100) под цилиндрические звенья 1000 × 660 × 660 мм1000 мм660 мм660 ммЦена: Рассчитать стоимость
Блок № 100 (ЗП 23.100) под прямоугольные звенья 1000 × 1490 × 2290 мм1000 мм1490 мм2290 ммЦена: Рассчитать стоимость
Блок № 101 (ЗП 28) под прямоугольные звенья 1000 × 1490 × 2660 мм1000 мм1490 мм2660 ммЦена: Рассчитать стоимость
Блок № 102 (ЗП 33) под прямоугольные звенья 1050 × 1490 × 2160 мм1050 мм1490 мм2160 ммЦена: Рассчитать стоимость
Блок № 103 (ЗП 24.100) под прямоугольные звенья 1000 × 1740 × 2830 мм1000 мм1740 мм2830 ммЦена: Рассчитать стоимость
Блок № 104 (ЗП 29) под прямоугольные звенья 1050 × 1740 × 3200 мм1050 мм1740 мм3200 ммЦена: Рассчитать стоимость
Блок № 105 (ЗП 34) под прямоугольные звенья 1050 × 1740 × 2700 мм1050 мм1740 мм2700 ммЦена: Рассчитать стоимость
Блок № 106 (ЗП 37) под прямоугольные звенья 1050 × 3320 × 3340 мм1050 мм3320 мм3340 ммЦена: Рассчитать стоимость
Блок № 107 (ЗП 38) под прямоугольные звенья 1050 × 4360 × 3460 мм1050 мм4360 мм3460 ммЦена: Рассчитать стоимость
Блок № 11 (ЗК 2-100) под цилиндрические звенья 1000 × 910 × 910 мм1000 мм910 мм910 ммЦена: Рассчитать стоимость
Блок № 12 (ЗК 3-100) под цилиндрические звенья 1000 × 1200 × 1200 мм1000 мм1200 мм1200 ммЦена: Рассчитать стоимость
Блок № 12 а (ЗК 3-150) под цилиндрические звенья 1500 × 1200 × 1200 мм1500 мм1200 мм1200 ммЦена: Рассчитать стоимость
Блок № 13 ( ЗК 4-100) под цилиндрические звенья 1000 × 1240 × 1240 мм1000 мм1240 мм1240 ммЦена: Рассчитать стоимость
Блок № 13 а ( ЗК 4-150) под цилиндрические звенья 1500 × 1240 × 1240 мм1500 мм1240 мм1240 ммЦена: Рассчитать стоимость
Блок № 14 (ЗК 4-100) под цилиндрические звенья 1000 × 1240 × 1240 мм1000 мм1240 мм1240 ммЦена: Рассчитать стоимость
Блок № 16 (ЗК 8-100) под цилиндрические звенья 1000 × 1780 × 1780 мм1000 мм1780 мм1780 ммЦена: Рассчитать стоимость
Блок № 16 а (ЗК 8-150) под цилиндрические звенья 1500 × 1780 × 1780 мм1500 мм1780 мм1780 ммЦена: Рассчитать стоимость
Блок № 17 (ЗК 9-100) под цилиндрические звенья 1000 × 1820 × 1820 мм1000 мм1820 мм1820 ммЦена: Рассчитать стоимость
Блок № 17 а (ЗК 9-150) под цилиндрические звенья 1500 × 1820 × 1820 мм1500 мм1820 мм1820 ммЦена: Рассчитать стоимость
Блок № 24 (БЛ 9) лекальный 1320 × 1300 × 460 мм1320 мм1300 мм460 ммЦена: Рассчитать стоимость
Блок № 25 (БЛ 10) лекальный 1320 × 1540 × 510 мм1320 мм1540 мм510 ммЦена: Рассчитать стоимость
Блок № 26 (БЛ 11) лекальный 1320 × 1780 × 560 мм1320 мм1780 мм560 ммЦена: Рассчитать стоимость
Блок № 27 (ЗК 14-132) под цилиндрические звенья 1320 × 1400 × 1400 мм1320 мм1400 мм1400 ммЦена: Рассчитать стоимость
Блок № 28 (ЗК 15-132) под цилиндрические звенья 1320 × 1740 × 1740 мм1320 мм1740 мм1740 ммЦена: Рассчитать стоимость
Блок № 29 (ЗК 16-132) под цилиндрические звенья 1320 × 2080 × 2080 мм1320 мм2080 мм2080 ммЦена: Рассчитать стоимость
Блок № 30 (СТ 8) портальной стенки 1850 × 1500 × 350 мм1850 мм1500 мм350 ммЦена: Рассчитать стоимость
Блок № 31 (СТ 9) портальной стенки 2350 × 2260 × 300 мм2350 мм2260 мм300 ммЦена: Рассчитать стоимость
Блок № 32 (СТК 3) портальной стенки 2350 × 1680 × 350 мм2350 мм1680 мм350 ммЦена: Рассчитать стоимость
Блок № 33 ( СТК 4) портальной стенки 2350 × 1100 × 300 мм2350 мм1100 мм300 ммЦена: Рассчитать стоимость
Блок № 34 (СТ 10) портальной стенки 2720 × 1220 × 680 мм2720 мм1220 мм680 ммЦена: Рассчитать стоимость
Блок № 38 СТК 10(СТ 4) откосных крыльев 2270 × 1850 × 300 мм2270 мм1850 мм300 ммЦена: Рассчитать стоимость
Блок № 39 СТК 11(СТ 5) откосных крыльев 2470 × 2200 × 300 мм2470 мм2200 мм300 ммЦена: Рассчитать стоимость
Блок № 4 (БЛ 1-201) лекальный 2010 × 1190 × 430 мм2010 мм1190 мм430 ммЦена: Рассчитать стоимость
Блок № 4 а (БЛ 1-201у) лекальный 990 × 1190 × 430 мм990 мм1190 мм430 ммЦена: Рассчитать стоимость
Блок № 40 (СТ 6) откосных крыльев 2790 × 2700 × 300 мм2790 мм2700 мм300 ммЦена: Рассчитать стоимость
Блок № 41 (СТ 7) откосных крыльев 3220 × 3110 × 300 мм3220 мм3110 мм300 ммЦена: Рассчитать стоимость
Блок № 47 (ЗП 10.100) под прямоугольные звенья 1000 × 2260 × 2380 мм1000 мм2260 мм2380 ммЦена: Рассчитать стоимость
Блок № 48 (ЗП 11.100) под прямоугольные звенья 1000 × 2260 × 2500 мм1000 мм2260 мм2500 ммЦена: Рассчитать стоимость
Блок № 49 (ЗП 13.100) под прямоугольные звенья 1000 × 2760 × 2450 мм1000 мм2760 мм2450 ммЦена: Рассчитать стоимость
Блок № 5 ( БЛ 1-201у) лекальный 1500 × 1190 × 430 мм1500 мм1190 мм430 ммЦена: Рассчитать стоимость
Блок № 50 (ЗП 14.100) под прямоугольные звенья 1000 × 2840 × 2570 мм1000 мм2840 мм2570 ммЦена: Рассчитать стоимость
Блок № 51 (ЗП 25.100) под прямоугольные звенья 1000 × 2260 × 2880 мм1000 мм2260 мм2880 ммЦена: Рассчитать стоимость
Блок № 52 (ЗП 30) под прямоугольные звенья 1000 × 2260 × 3240 мм1000 мм2260 мм3240 ммЦена: Рассчитать стоимость
Блок № 53 (ЗП 35) под прямоугольные звенья 1000 × 2260 × 2740 мм1000 мм2260 мм2740 ммЦена: Рассчитать стоимость
Блок № 54 (ЗП 26.100) под прямоугольные звенья 1000 × 2760 × 2950 мм1000 мм2760 мм2950 ммЦена: Рассчитать стоимость
Блок № 55 (ЗП 31) под прямоугольные звенья 1000 × 2760 × 3300 мм1000 мм2760 мм3300 ммЦена: Рассчитать стоимость
Блок № 56 (ЗП 36) под прямоугольные звенья 1000 × 2760 × 2800 мм1000 мм2760 мм2800 ммЦена: Рассчитать стоимость
Блок № 58 (СТ 2 л(п)) откосных крыльев 4150 × 2770 × 300 мм4150 мм2770 мм300 ммЦена: Рассчитать стоимость
Блок № 59 (СТ 3 л(п)) откосных крыльев 2790 × 1750 × 300 мм2790 мм1750 мм300 ммЦена: Рассчитать стоимость
Блок № 6 ( БЛ 6) лекальный 2010 × 1390 × 480 мм2010 мм1390 мм480 ммЦена: Рассчитать стоимость
Блок № 6 а (БЛ 6) лекальный 990 × 1390 × 480 мм990 мм1390 мм480 ммЦена: Рассчитать стоимость
Блок № 60 (БЛ 3-201) лекальный 2010 × 1450 × 490 мм2010 мм1450 мм490 ммЦена: Рассчитать стоимость
Блок № 60 а (БЛ 3-201у) лекальный 990 × 1450 × 490 мм990 мм1450 мм490 ммЦена: Рассчитать стоимость
Блок № 61 (БЛ 3-201у) лекальный 1500 × 1450 × 490 мм1500 мм1450 мм490 ммЦена: Рассчитать стоимость
Блок № 62 (БЛ 5-201) лекальный 2010 × 1680 × 540 мм2010 мм1680 мм540 ммЦена: Рассчитать стоимость
Блок № 62 а (БЛ 5-201У) лекальный 990 × 1680 × 540 мм990 мм1680 мм540 ммЦена: Рассчитать стоимость
Блок № 63 (БЛ 5-201у) лекальный 1500 × 1680 × 540 мм1500 мм1680 мм540 ммЦена: Рассчитать стоимость
Блок № 64 (БЛ 6-201) лекальный 2010 × 1950 × 590 мм2010 мм1950 мм590 ммЦена: Рассчитать стоимость
Блок № 64 а (БЛ 6-201у) лекальный 990 × 1950 × 590 мм990 мм1950 мм590 ммЦена: Рассчитать стоимость
Блок № 65  лекальный 1500 × 1950 × 590 мм1500 мм1950 мм590 ммЦена: Рассчитать стоимость
Блок № 66 (БЛ 7-201) лекальный 2010 × 2010 × 610 мм2010 мм2010 мм610 ммЦена: Рассчитать стоимость
Блок № 66 а (БЛ 7-201у) лекальный 990 × 2010 × 610 мм990 мм2010 мм610 ммЦена: Рассчитать стоимость
Блок № 67 лекальный 1500 × 2010 × 610 мм1500 мм2010 мм610 ммЦена: Рассчитать стоимость
Блок № 68 (БЛ 8-201) лекальный 2010 × 2070 × 620 мм2010 мм2070 мм620 ммЦена: Рассчитать стоимость
Блок № 68 а (БЛ 8-201у) лекальный 990 × 2070 × 520 мм990 мм2070 мм520 ммЦена: Рассчитать стоимость
Блок № 69 лекальный 1500 × 2070 × 620 мм1500 мм2070 мм620 ммЦена: Рассчитать стоимость
Блок № 7 лекальный 1500 × 1390 × 480 мм1500 мм1390 мм480 ммЦена: Рассчитать стоимость
Блок № 71 (ЗК 10-100) под цилиндрические звенья 1000 × 1940 × 1940 мм1000 мм1940 мм1940 ммЦена: Рассчитать стоимость
Блок № 71 а (ЗК 10-150) под цилиндрические звенья 1500 × 1940 × 1940 мм1500 мм1940 мм1940 ммЦена: Рассчитать стоимость
Блок № 72 а (ЗК 11-100) под цилиндрические звенья 1000 × 2320 × 2320 мм1000 мм2320 мм2320 ммЦена: Рассчитать стоимость
Блок № 72 под цилиндрические звенья 1500 × 2820 × 2820 мм1500 мм2820 мм2820 ммЦена: Рассчитать стоимость
Блок № 73 (ЗК 12-100) под цилиндрические звенья 1000 × 2400 × 2400 мм1000 мм2400 мм2400 ммЦена: Рассчитать стоимость
Блок № 73 а (ЗК 12-150) под цилиндрические звенья 1500 × 2400 × 2400 мм1500 мм2400 мм2400 ммЦена: Рассчитать стоимость
Блок № 74 (ЗК 13-100) под цилиндрические звенья 1000 × 2480 × 2480 мм1000 мм2480 мм2480 ммЦена: Рассчитать стоимость
Блок № 74 а (ЗК 13-150) под цилиндрические звенья 1500 × 2480 × 2480 мм1500 мм2480 мм2480 ммЦена: Рассчитать стоимость
Блок № 75 (БЛ 12) лекальный 1320 × 2240 × 660 мм1320 мм2240 мм660 ммЦена: Рассчитать стоимость
Блок № 76 (ЗК 17-132) под цилиндрические звенья 1320 × 2720 × 2720 мм1320 мм2720 мм2720 ммЦена: Рассчитать стоимость
Блок № 77 портальной стенки 4200 × 2740 × 680 мм4200 мм2740 мм680 ммЦена: Рассчитать стоимость
Блок № 78 СТК 14 л(п) откосных крыльев 3740 × 2900 × 300 мм3740 мм2900 мм300 ммЦена: Рассчитать стоимость
Блок № 79 СТК 15 л(п) откосных крыльев 2300 × 1430 × 300 мм2300 мм1430 мм300 ммЦена: Рассчитать стоимость
Блок № 8 (БЛ 4-201) лекальный 2010 × 1600 × 520 мм2010 мм1600 мм520 ммЦена: Рассчитать стоимость
Блок № 8 а (БЛ 4-201у) лекальный 990 × 1600 × 520 мм990 мм1600 мм520 ммЦена: Рассчитать стоимость
Блок № 80 (ЗП 1.100) под прямоугольные звенья 1000 × 1220 × 1740 мм1000 мм1220 мм1740 ммЦена: Рассчитать стоимость
Блок № 81 (ЗП 2.100) под прямоугольные звенья 1000 × 1220 × 1780 мм1000 мм1220 мм1780 ммЦена: Рассчитать стоимость
Блок № 82 (ЗП 3.100) под прямоугольные звенья 1000 × 1220 × 1860 мм1000 мм1220 мм1860 ммЦена: Рассчитать стоимость
Блок № 83 (ЗП 4.100) под прямоугольные звенья 1000 × 1490 × 1790 мм1000 мм1490 мм1790 ммЦена: Рассчитать стоимость
Блок № 84 (ЗП 5.100) под прямоугольные звенья 1000 × 1490 × 1850 мм1000 мм1490 мм1850 ммЦена: Рассчитать стоимость
Блок № 85 (ЗП 6.100) под прямоугольные звенья 1000 × 1490 × 1930 мм1000 мм1490 мм1930 ммЦена: Рассчитать стоимость
Блок № 86 (ЗП 7.100) под прямоугольные звенья 1000 × 1740 × 2330 мм1000 мм1740 мм2330 ммЦена: Рассчитать стоимость
Блок № 87 (ЗП 8.100) под прямоугольные звенья 1000 × 1740 × 2430 мм1000 мм1740 мм2430 ммЦена: Рассчитать стоимость
Блок № 88 (ЗП 9.100) под прямоугольные звенья 1000 × 1800 × 2530 мм1000 мм1800 мм2530 ммЦена: Рассчитать стоимость
Блок № 89 (ЗП 12.100) под прямоугольные звенья 1000 × 2320 × 2680 мм1000 мм2320 мм2680 ммЦена: Рассчитать стоимость
Блок № 9 (БЛ 4-201у) лекальный 1500 × 1600 × 520 мм1500 мм1600 мм520 ммЦена: Рассчитать стоимость
Блок № 90 (ЗП 15.100) под прямоугольные звенья 1000 × 2900 × 2790 мм1000 мм2900 мм2790 ммЦена: Рассчитать стоимость
Блок № 91 (ЗП 16.100) под прямоугольные звенья 1000 × 3320 × 3000 мм1000 мм3320 мм3000 ммЦена: Рассчитать стоимость
Блок № 92 (ЗП 17.100) под прямоугольные блоки 1000 × 3400 × 3140 мм1000 мм3400 мм3140 ммЦена: Рассчитать стоимость
Блок № 93 (ЗП 18.100) под прямоугольные звенья 1000 × 3460 × 3320 мм1000 мм3460 мм3320 ммЦена: Рассчитать стоимость
Блок № 94 (ЗП 19.100) под прямоугольные звенья 1000 × 4360 × 3130 мм1000 мм4360 мм3130 ммЦена: Рассчитать стоимость
Блок № 95 (ЗП 20.100) под прямоугольные звенья 1000 × 4420 × 3170 мм1000 мм4420 мм3170 ммЦена: Рассчитать стоимость
Блок № 96 а (ЗП 21.100) под прямоугольные звенья 1000 × 4600 × 3370 мм1000 мм4600 мм3370 ммЦена: Рассчитать стоимость
Блок № 96 под прямоугольные звенья 950 × 4600 × 3370 мм950 мм4600 мм3370 ммЦена: Рассчитать стоимость
Блок № 97 (ЗП 22.100) под прямоугольные звенья 1000 × 1220 × 2240 мм1000 мм1220 мм2240 ммЦена: Рассчитать стоимость
Блок № 98 (ЗП 27) под прямоугольные звенья 1000 × 1220 × 2620 мм1000 мм1220 мм2620 ммЦена: Рассчитать стоимость
Блок № 99 (ЗП 32) под прямоугольные звенья 1000 × 1220 × 2120 мм1000 мм1220 мм2120 ммЦена: Рассчитать стоимость

Купить блоки по серии 3.501-59 железобетонные в городе Калуга, узнать размеры, цены, вес и другие характеристики вы можете по телефону 8 (4842) 21-23-54

Блоки по серии 3.501-59 - это набор железобетонных изделий, который включает в себя элементы конструкций для прокладки водопроводов и различных коммуникаций.Так например, железобетонные водопропускные трубы (звенья) ЗК и ЗКП незаменимы при строительстве различных транспортных коммуникаций в г. Калуга. Довольно часто прокладка автомобильной трассы, железнодорожного полотна или трубопровода создает препятствия для естественного движения природных или искусственных водных потоков. Исключить затопление местности, подтопление конструкций и возникновение заболоченных участков при устройстве насыпей позволяют железобетонные водопропускные трубы. Они также подойдут для создания в г. Калуга дренажных систем, ливневых стоков и прочих подобных сооружений. Трубы выполняются в различных вариантах сечения, имеют сейсмическую стойкость до 9 баллов, а также могут применяться как в нормальных и умеренно суровых условиях климата, так и в особо суровых. Звенья железобетонные круглых водопропускных труб с плоским опиранием под железные и автомобильные дороги изготавливаются по серии 3.501.1-144 и 3.501-104.

Звенья железобетонные круглых водопропускных труб с плоским опиранием предназначены для укладки под насыпи автомобильных и железных дорог. Внутренние диаметры проходных отверстий звеньев труб с плоским опиранием соответствуют ø 1,0м, ø 1,5м ø 2,0м; ø 1,25м; Трубы изготовляется из тяжелого бетона, класс бетона по прочности на сжатие В30 (М400). Марка бетона по морозостойкости F300, по водонепроницаемости W6. Звенья водопропускных труб с подошвой имеют длину от одного до трех метров. В зависимости от диаметра проходного отверстия, длины звена, толщины стенки обозначаются следующим образом: ЗКП 2.100, ЗКП 2.200, ЗКП 3.200, ЗКП 3.100, ЗКП 4.100, ЗКП 4.200, ЗКП 5.200, ЗКП 5.300, ЗКП 6.200, ЗКП 6.100, ЗКП 9.200, ЗКП 9.100, ЗКП 19.200, звенья оголовков - ЗКП 11.170, ЗКП 12.170, цилиндрические звенья труб ЗКП 15.170, ЗКП 17.170, ЗКП 13.170.

Обозначение, информация в шифре маркировки труб ЗКП 2.200 соответствует: первые буквы «ЗКП» означают «звено круглое с плоским опиранием», первые цифры «2» - условное обозначение основных параметров по Серии – диаметр отверстия 1,0 (один) метр, толщина стенки 12 см, окончательные цифры «200» - длина звена в сантиметрах, т.е. 200 см или два метра.

Также в данный комплекс входят железобетонные изделия водопропускных сооружений по сериям 3.501.1-144 и 3.501-104: оголовки водопропускных труб – монолитные звенья с порталами, конические звенья железобетонные, откосные стенки (откосные крылья), фундаментные блоки, плиты блоков железобетонных фундаментов, звенья труб с плоским опиранием (с подошвой).

Рассмотрим все железобетонные изделия входящие в данную группу.

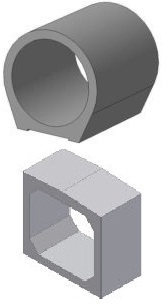

1. Звенья круглых труб с плоским опиранием – ЗКП

Конические звенья водопропускных труб (звено оголовка)  - это монолитное звено, объединяющее портальную стенку и звено с подошвой в единое целое. Конструкция обеспечивает расширение проходного отверстия к выходу трубопровода, т.е. данные звенья имеют различные отверстия с каждой стороны. Например, ЗКП 11.170 звено для труб диаметром один метр, в месте стыковки со звеном средней части ЗКП 2.200, ЗКП 19.200 или ЗКП 2.100 имеет соответствующее отверстие 1000 мм, а на выходе - отверстие увеличенного диаметра, размером 1200 мм. Оголовки ЗКП 15.170 и ЗКП 17.170 не относятся к коническим и имеют одинаковые отверстия на входе и выходе цилиндрические звенья. Как и ко всем железобетонным изделиям для дорожного строительства, к коническим звеньям предъявляются высокие требования по характеристикам показателей бетона: класс бетона по прочности на сжатие В25-30, марка бетона по морозостойкости F200-300, по водонепроницаемости W4-6.

Конические водопропускные трубы – габаритный груз, для доставки привлекают обычный грузовой транспорт. Изделия отвечают техническим требованиям серий 3.501.1-144 и 3.501-104.

2. Откосные стенки (крылья) для ЗКП
Откосные стенки (откосные крылья)  - это прямоугольные железобетонные плиты со скошенным краем, монтируются к портальной части конического звена, имеют левое и правое исполнение, и как правило, производятся по две штуки за одну формовку в одной оснастке. Откосные стенки (открылки)приставляются к лицевой стороне портальной плиты с обеих сторон, образуя воронку.

Откосные стенки - укрепительные элементы обочины дороги и портальной стены применяемые при строительстве водопропускных железобетонных труб под насыпями автомобильных и железных дорог. При монтаже одноочковой трубы, стандартно устанавливается два откосных крыла на одну портальную стенку, соответственно, Несут как укрепительную, так и функцию направляющих для попадания стоков поверхностных вод в трубопровод.

Откосное крыло удерживает грунт по краям насыпи, создавая дополнительную защиту от засорения входного отверстия трубы. Производство откосных крыльев выполняют из тяжелого бетона, класс бетона по прочности на сжатие В20 (М300), марка бетона по морозостойкости F200, по водонепроницаемости W4 -6. Откосные стенки для конических оголовков имеют следующие обозначения - СТ-1 (л/п), СТ-2 (л/п) для ЗКП 11.170, СТ-3 (л/п) для ЗКП 13.170 , откосная стенка № 108 для труб ЗКП 12.170.

Откосные крылья СТ-3 и № 108 – негабаритный груз – для транспортировки требуется специализированная автомобильная техника. Изделия отвечают техническим требованиям серий 3.501.1-144 и 3.501-104.

3. Блок противофильтрационного экрана для ЗКП
Блоки противофильтрационного экрана БФ 1, блок экрана Ф 264, Ф 267 – марка блоков состоит из буквенно-цифровых групп, первая группа – сокращенное название блока, вторая – типоразмер, включающая габаритные размеры и область применения изделий по сериям 3.501.1-144, 3.501-104. Блоки экрана используют в создании противофильтрационного экрана фундаментов водопропускных труб под насыпями автомобильных и железных дорог при пересечении периодически действующих водотоков. Противофильтрационные экраны необходимы для предотвращения разрушения водотоками основания трубы.

Железобетонный блок противофильтрационного экрана имеет г-образную форму и монтируется под звено оголовка. Блок экрана и основание трубы из гравийно-песчаной смеси «подушка» относят к важнейшим узлам водопропускной конструкции обеспечивающих трубопроводу максимально продолжительный срок службы. Производят блоки экрана из тяжелого бетона, класс бетона по прочности на сжатие В20 (М2500), марка бетона по морозостойкости F200, по водонепроницаемости W4.

Также мы поставляем продукцию в такие города, как ОбнинскЛюдиново.

Доставка осуществляется длинномерами – габаритный груз.

Железобетонные изделия, поставляемые компанией ООО «Бетондеталь» производятся по всем нормам и требованиям ГОСТ, имеют всю необходимую документацию и проходят жесткий контроль качества.
